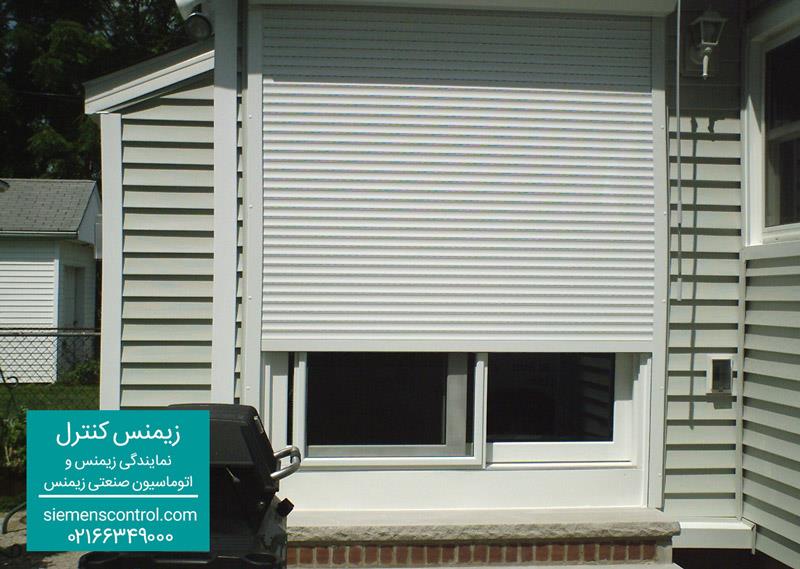

تمرین یازدهم نمایندگی زیمنس: مداری طراحی کنید که سایه بان های پنجره های یک ساختمان را به صورت زیر کنترل نماید.

با استفاده از یک کلید سلکتوری می توان حالت اتوماتیک یا دستی را تعیین نمود. در حالت کنترل دستی، باز و بسته بودن سایه بان ها را به صورت دستی می توان کنترل کرد و در حالت اتوماتیک بسته به این که چه ساعتی از روز است و تاریکی و روشنایی به چه میزان است، سایه بان ها باز و بسته می شوند.



آموزش های کاربردی اتوماسیون صنعتی را در مقالات آموزشی نمایندگی زیمنس دنبال کنید



توضیح برنامه:

در این برنامه می خواهیم در حالت اتوماتیک در ساعت 7:00 صبح موتور به کار بیفتد و سایه بان را باز کند و از ساعت 18:00 به بعد تا ساعت 7:00 صبح فردا هر زمان که نور از حد معینی کمتر شد سایه بان ها بسته شوند.

حل: برای راه اندازی در حالت اتوماتیک باید ابتدا کلید سلکتوری (I6) را در حالت اتوماتیک قرار داد تایمر را طوری تنظیم می‌کنیم که در ساعت 7:00 صبح موتور برای باز کردن سایه بان به کار بیفتد و در غروب بعد از ساعت 18:00 هر زمان که نور کافی نباشد سنسور حساس به نور (فوتوسل) (I1) فعال شود و دستور به بسته شدن سایه بان دهد دو میکرو سوئیچ I4 و I5 نیز قرار داده شده تا باز یا بسته شدن کامل سایه بان را گزارش کنند.

اگر کلید سلکتوری روی حالت اتوماتیک نباشد (I6) می توان با استفاده از کلیدها (I2) سایه بان را باز کرد و با استفاده از I3 آن را بست.

قطعات استفاده شده:

ورودی I1: سنسور حساس به نور جهت باز و بسته نمودن سایه بان (NO)

ورودی I2: کلید برای بالا بردن دستی سایه بان (NO)

ورودی I3: کلید برای پایین آوردن دستی سایه بان (NO)

ورودی I4: میکروسوئیچ (NC)

ورودی I5: میکروسوئیچ (NC)

ورودی I6: کلید سلکتوری برای قرار دادن سیستم در حالت اتوماتیک

خروجی Q1: موتور برای باز کردن سایه بان

خروجی Q2: موتور برای بستن سایه بان
