نمایندگی زیمنس: لیمیت سوئیچ (میکروسوئیچ) و کاربرد آنها در اتوماسیون صنعتی زیمنس

نمایندگی زیمنس: لیمیت سوئیچ (میکروسوئیچ) و کاربرد آنها در اتوماسیون صنعتی زیمنس

در این قسمت از آموزش های نمایندگی زیمنس با نحوه عملکرد لیمیت سوئیچ ها و کاربرد آنها در اتوماسیون صنعتی زیمنس و در کل در صنعت آشنا خواهید شد.

میکروسوئیچ یک سوئیچ الکترومکانیکی است که شامل یک عملگر است و به طور مکانیکی به یک مجموعه از کنتاکت ها (سوئیچ) متصل شده است. زمانی که یک شی با عملگر آن برخورد می کند، لیمیت سوئیچ عمل نموده و کنتاکت های آن تغییر وضعیت می دهند که این عمل می تواند باعث قطع یا وصل جریان الکتریکی شود.


برخی از انواع لیمیت سوئیچ ها عبارتند از:

  • لیمیت سوئیچ با اهرم قرقره ای
  • لیمیت سوئیچ با اهرم فشاری
  • لیمیت سوئیچ با اهرم آنتنی
  • لیمیت سوئیچ با اهرم غلطکی

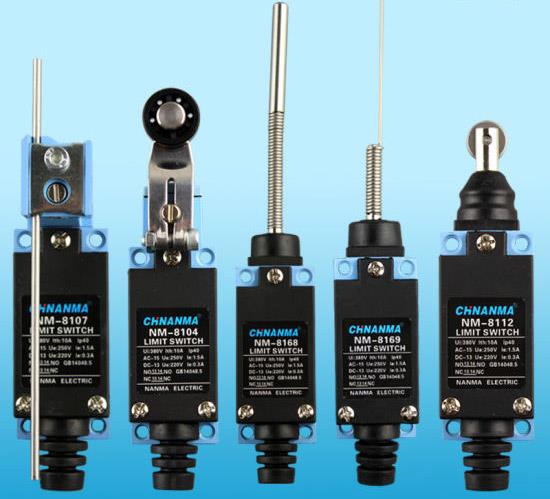

در شکل زیر انواع Limit Switch دیده می شود.:



نمایندگی زیمنس: لیمیت سوئیچ (میکروسوئیچ) و کاربرد آنها در اتوماسیون صنعتی زیمنس



در شکل بعد چگونگی کار یک لیمیت سوئیچ بعد از برخورد با جسم نشان داده شده است.



نمایندگی زیمنس: لیمیت سوئیچ (میکروسوئیچ) و کاربرد آنها در اتوماسیون صنعتی زیمنس


لیمیت سوئیچ ها دارای کاربردهای مختلف در محیط های صنعتی هستند زیرا نصب و استفاده از آنها آسان بوده و عملکرد آنها قابل اطمینان است. لیمیت سوئیچ ها می توانند حضور یا عدم حضور (عبور) یک جسم را تشخیص داده یا در کنترل موقعیت به کار روند. همچنین می توانند در انتهای مسیر حرکت یک جسم قرار گرفته و حرکت آن را محدود کنند. لیمیت سوئیچ ها اولین بار برای محدود نمودن حرکت اجسام به کار گرفته شدند، از این رو به لیمیت سوئیچ به معنی کلید محدود کننده است.
در شکل زیر با استفاده از لیمیت سوئیچ مکان مخزن حمل کننده در معدن شناسایی می شود و دستور باز شدن درب مخزن داده می شود.



نمایندگی زیمنس: لیمیت سوئیچ (میکروسوئیچ) و کاربرد آنها در اتوماسیون صنعتی زیمنس


در شکل بعد که یک کارخانه چوب را نشان می دهد که از سه لیمیت سوئیچ استفاده شده است.



نمایندگی زیمنس: لیمیت سوئیچ (میکروسوئیچ) و کاربرد آنها در اتوماسیون صنعتی زیمنس



در شکل زیر با استفاده از لیمیت سوئیچ عمل شمارش اجسام روی نور نقاله انجام می شود.



نمایندگی زیمنس: لیمیت سوئیچ (میکروسوئیچ) و کاربرد آنها در اتوماسیون صنعتی زیمنس
